Модульный чиллер с воздушным охлаждением серии R32 MCU-OHDD

Серия R32 — это новое поколение модульных чиллеров, сочетающих в себе энергоэффективность, экологичность и комфорт. Интеллектуальное управление с возможностью работы в режимах охлаждения, отопления и горячего водоснабжения, бесшумная работа и гибкая модульная конструкция делают их универсальным выбором для любых объектов — от жилых комплексов до крупных коммерческих зданий.

Мощность охлаждения: 76-153 кВт

Мощность обогрева: 81-161 кВт

Хотите купить или у вас есть вопросы?

Модульный чиллер с воздушным охлаждением серии R32 MCU-OHDD

Mycond

Серия R32 MCU-OHDD

МНОГОФУНКЦИОНАЛЬНОСТЬ

Интегрированное отопление, охлаждение и горячее водоснабжение в одной системе, легко адаптируемой к различным сферам применения.

MyCond MCU-OHDD – эффективное охлаждение для коммерческих зданий

Вертикальный разрез конструкции MyCond MCU-OHDD

ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ КОМПОНЕНТЫ ОБЕСПЕЧИВАЮТ ОТЛИЧНУЮ ПРОИЗВОДИТЕЛЬНОСТЬ

Полностью инверторный спиральный компрессор постоянного тока с технологией EVI

Новейший DC-инверторный компрессор с технологией EVI обеспечивает высокую «мощность» устройства. Уникальная конструкция с высокой степенью сжатия и увеличенным перепадом давления позволяет устройству надёжно работать даже в самых сложных условиях. Такая конструкция позволяет плавно регулировать производительность компрессора для точного контроля температуры.

Технология ЭВИ

Благодаря технологии EVI тепловой насос может стабильно работать при температуре окружающей среды ниже -30ºC, при этом производительность теплового насоса значительно улучшена.

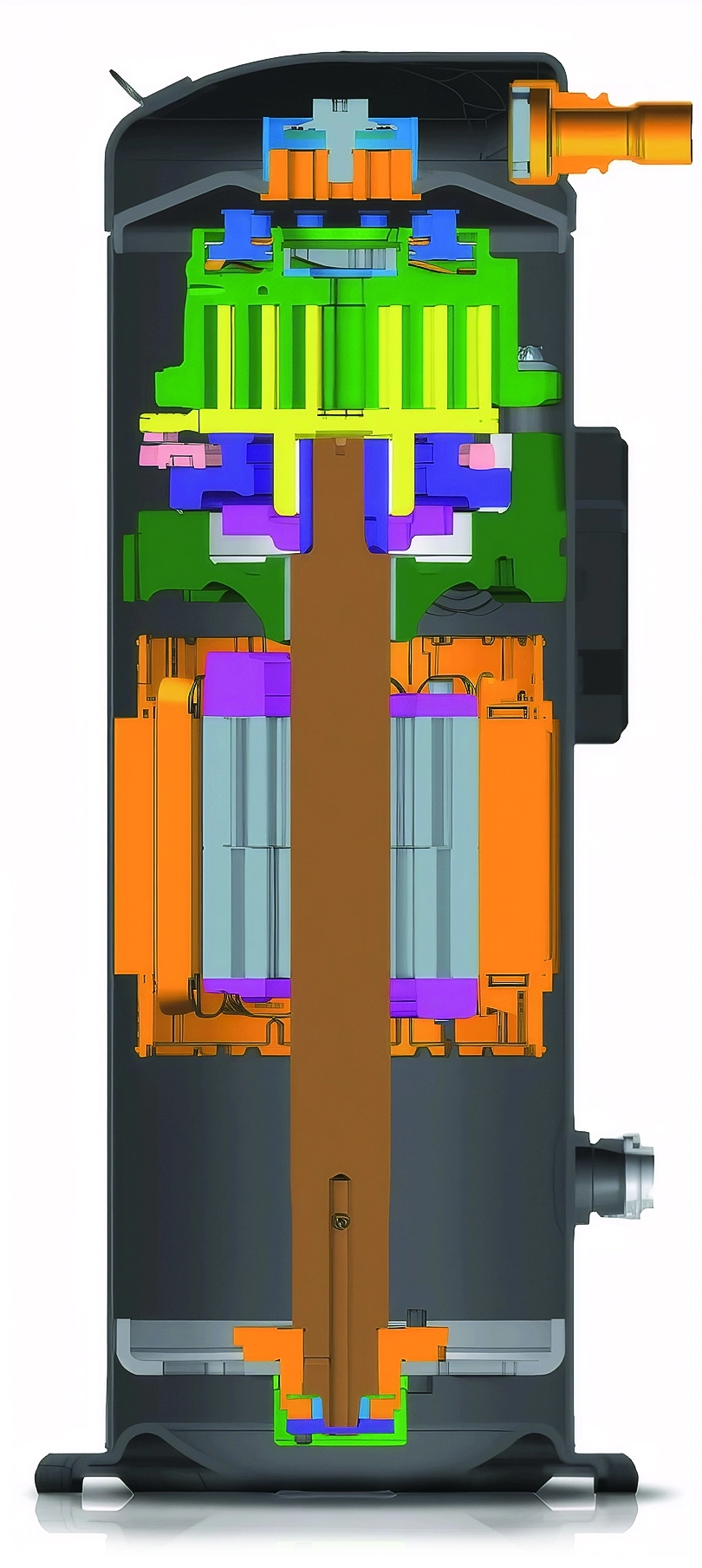

Поперечное сечение теплового насоса MyCond MCU-OHDD

Роторный компрессор MyCond MCU-OHDD

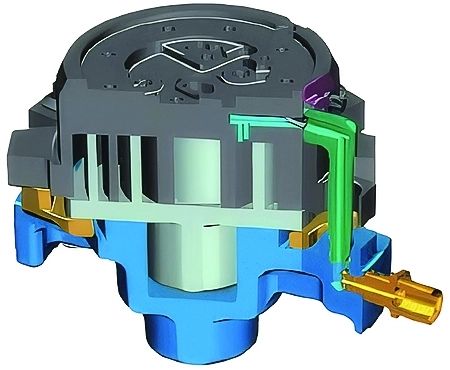

Оптимизированная конструкция прокрутки и технологии VCR

Оптимизированная прокрутка и VCR для лучшей адаптации к условиям частичной нагрузки и эксплуатационным требованиям для повышения сезонной эффективности. *VCR: переменная степень сжатия

BPM-движок

Оснащен специальным оптимизированным двигателем BPM (бесщеточный двигатель с постоянными магнитами) для повышения производительности и снижения уровня шума.

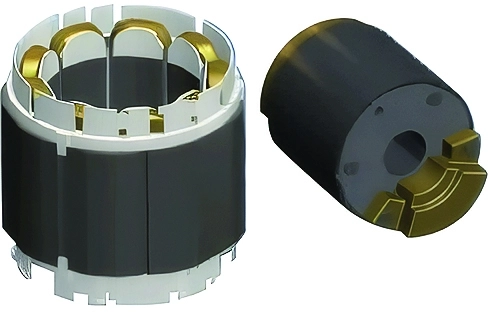

MyCond MCU-OHDD Ротор и статор высокоэффективного электродвигателя для компрессора

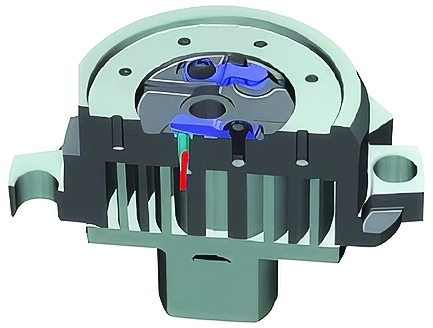

MyCond MCU-OHDD Осевой и радиальный подшипник – надежность и стабильность работы компрессора

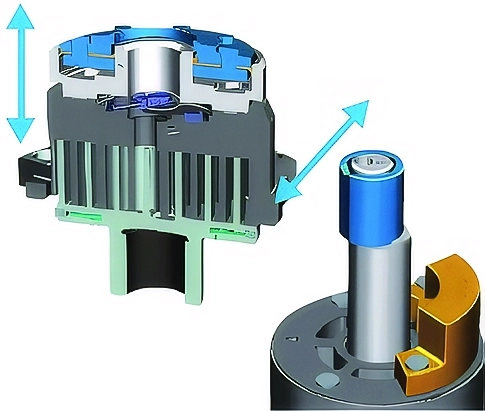

Конструкция двойной совместимости

Защищает компрессор от попадания грязи и жидкости в спиральный блок. Подвижная спираль соприкасается с неподвижной с достаточным усилием, чтобы предотвратить износ и утечки.

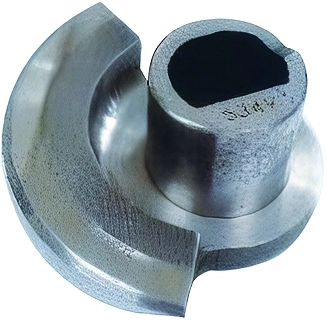

Конструкция Swing Link

Управление силой между подвижными и неподвижными спиралями по мере увеличения скорости компрессора.

Модуль MyCond MCU-OHDD для эффективной работы системы кондиционирования воздуха

Масляный насос

Оснащен объемным масляным насосом для смазки подшипниковой системы в условиях потока.

MyCond MCU-OHDD работает при температурах от -20°C до +53°C.

НЕПРЕВЗОЙДЕННАЯ ГИБКОСТЬ

Широкий рабочий диапазон

Устройство может стабильно работать в различных условиях, что является идеальным решением для различных требований.

В режиме охлаждения:

температура подачи от -5°С до 20°С*, температура наружного воздуха от -20°С до 53°С.

В режиме отопления и ГВС:

температура подачи от +20°С до +60°С*, ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА ОТ -20°С ДО 50°С.

MyCond MCU-OHDD отопление помещений с подачей теплоносителя до +60 °C

ГАБАРИТНЫЕ РАЗМЕРЫ

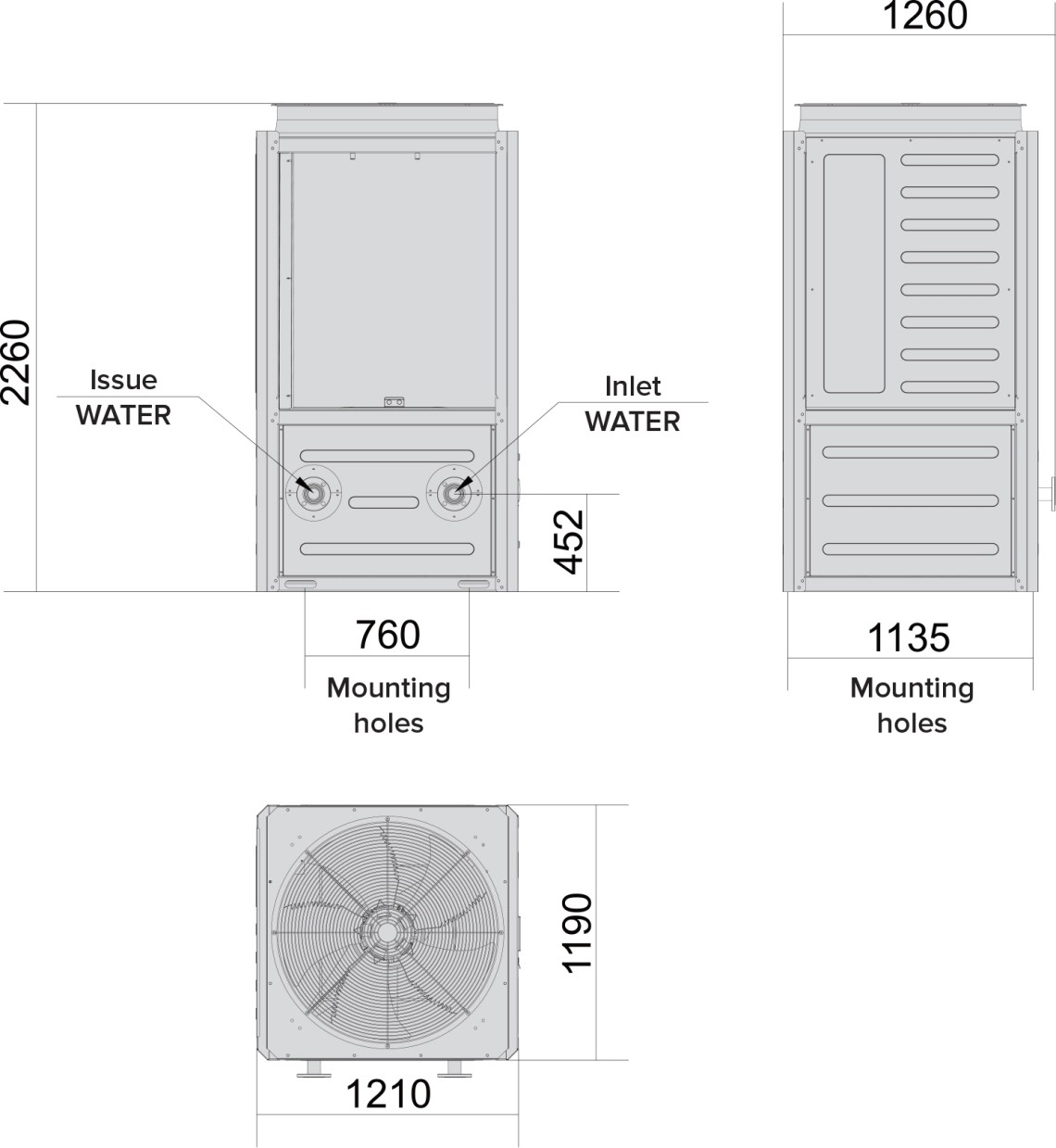

Внешние размеры MCU080OHDD

Габаритные размеры MyCond MCU-OHDD - 1

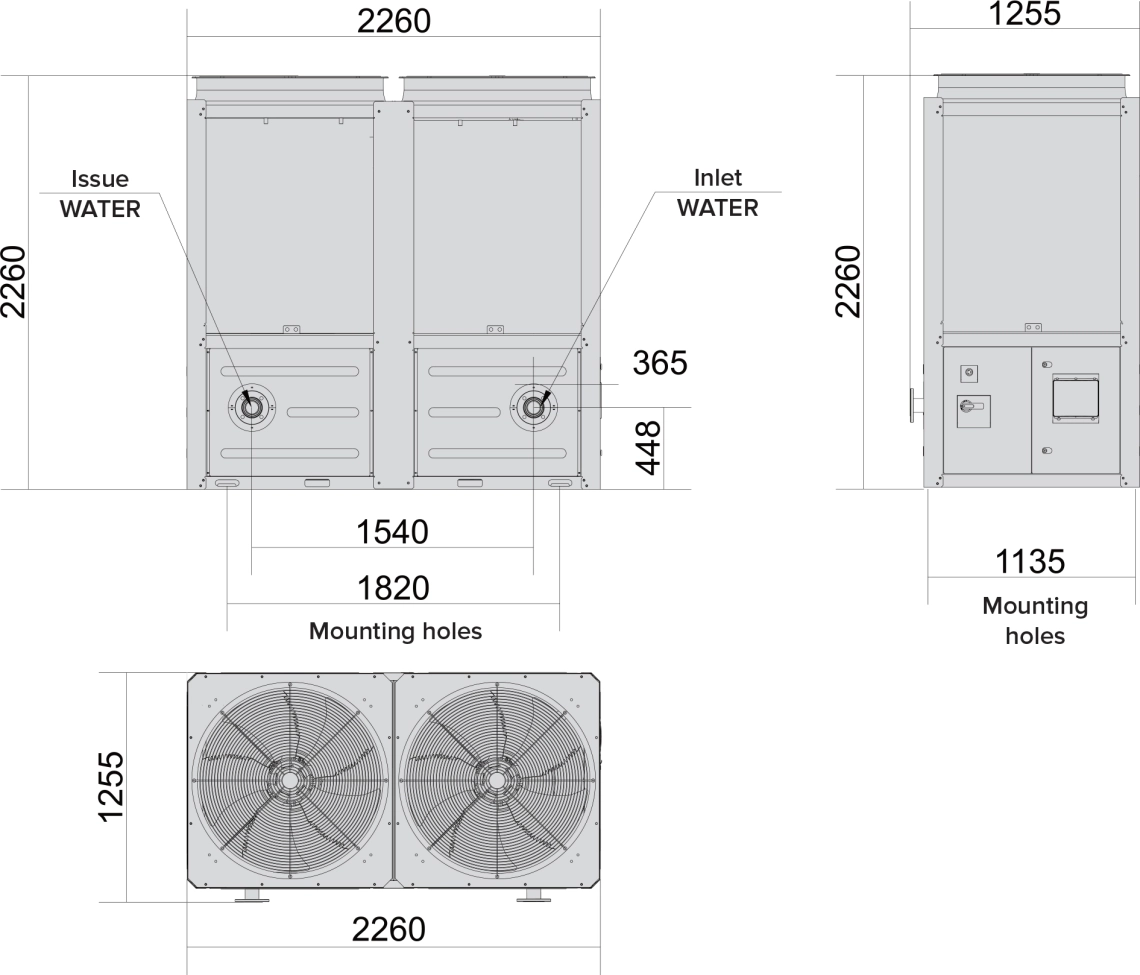

Внешние размеры MCU0130OHDD, MCU0150OHDD

Габаритные размеры MyCond MCU-OHDD - 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики		Единица измерения	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Охлаждение (Температура воды на выходе 7°C/ Температура наружного воздуха 35°С)	Емкость (макс.) Потребляемая мощность (макс.) EER (макс.) Мощность (ном.) Потребляемая мощность (номинальная) EER (ном.)	кВт кВт кВт/кВт кВт кВт кВт/кВт	76.0 29.01 2.62 65.0 22.03 2.95	137.0 46.92 2.92 100.0 28.60 3.50	153.0 56.56 2.70 130.0 42.88 3.03
Обогрев (Температура воды на выходе 45°C/ Температура наружного воздуха 7°С)	Емкость (макс.) Входная мощность (макс.) КПД (макс.) Мощность (ном.) Входная мощность (ном.) КС (ном.)	кВт кВт кВт/кВт кВт кВт кВт/кВт	81.0 24.40 3.32 71.0 18.93 3.75	151.0 41.95 3.60 100.0 24.20 4.13	161.0 47.08 3.42 142.0 36.90 3.85
Сезонная энергоэффективность	ПРОВИДЕЦ ηs,c СКОП (35°С) ηs,c СКОП (55°С) ηs,c	В/В % В/В % В/В %	4.60 181 4.51 178 3.65 143	4.88 192 4.85 191 3.85 151	4.82 190 4.60 181 3.80 149
Диапазон рабочих температур	Охлаждение Обогрев	°С °С	-20~53°С -30~50°С
Диапазон температур воды на выходе	Охлаждение Обогрев	°С °С	-5~20°С 20~60°С
Источник питания		Ф/В/Гц	3N~/380~415В/50Гц
Уровень акустической мощности		дБ	88	88	91
Тип водяного теплообменника			Кожухотрубчатый теплообменник
Тип воздушного теплообменника			Медная труба и алюминиевые ребра
Тип дросселя хладагента			Электронный расширительный клапан
Компрессор	Тип Количество		Спиральный компрессор с инвертором
Компрессор	Тип Количество		1	2	2
Хладагент	Тип		Р32
Вентилятор	Тип Расход воздуха Количество	м3/ч	Осевой
			25400	20500	25400
			1	2	2
Система водоснабжения	Водостойкость Расход воды Размер водопроводной трубы (вход/выход)	кПа м3/ч	53	40	60
			12.20	17.2	1 24.4
			Ду50/Ду50	Ду65/Ду65	Ду65/Ду65
Внешние размеры	Ш×Г×В	мм	1260×1210×2260	2260×1255×2260	226012552260
Масса	Вес нетто	кг	500	910	910

Примечания:

1. Технические данные могут быть изменены производителем без предварительного уведомления в целях усовершенствования продукции.

2. Характеристики соответствуют стандартам EN14511 и EN14825.

3. Макс.: 100% частоты компрессора.

4. Ном.: Номинальные данные 80% от максимальной частоты.

5. Для получения дополнительной информации свяжитесь с сотрудниками Mycond.
