Универсальные фанкойлы серии SEC/F

Модельный ряд, представленный в серии, предназначен для помещений с не большой площадью. Для охлаждения или обогрева помещения понадобится всего одно устройство. Центробежный вентилятор в конструкции фанкойла позволяет достичь значительной мощности при небольших шумовых характеристиках

Мощность охлаждения: 0,57 ... 8,52 кВт

Мощность обогрева: 0,64 ... 10,53 кВт

Хотите купить или у вас есть вопросы?

Mycond

Напольные фанкойлы

Серия позволяет установку в различных положениях. С помощью ассортимента дополнительных аксессуаров блок фанкойла может быть идеально адаптирован к конкретным условиям эксплуатации.

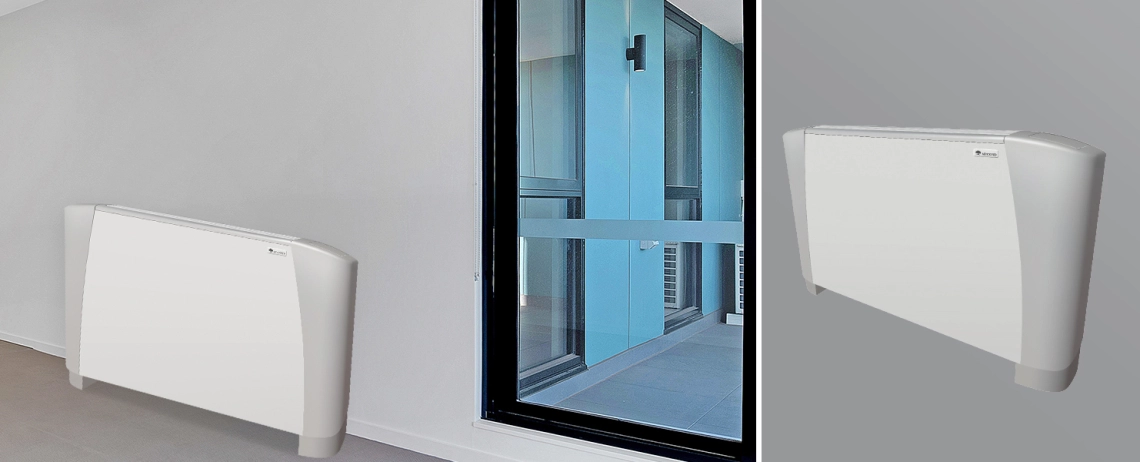

Блоки фанкойлов серии SEC/F, установленные в современных интерьерах.

Ключевые особенности:

Можно оснастить EC-вентиляторами по желанию
Статическое давление до 50 Па
Вертикальная или горизонтальная конструкция
2- или 4-трубная конструкция
Удаленная или интегрированная панель управления

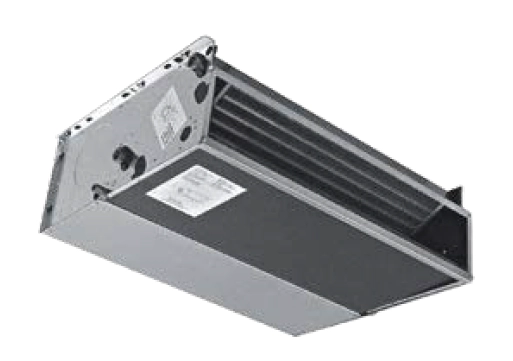

Универсальный блок фанкойла из серии SEC/F, выставленный в помещении.

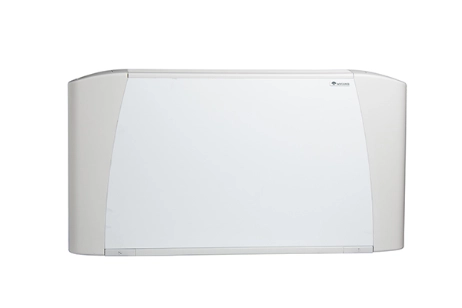

Внешний вид MyCond SEC/F

Конструктивные особенности:

Внутренний каркас выполнен из высокопрочной оцинкованной стали. Внешний корпус состоит из металлических передних панелей и пластиковых боковых панелей.
Решетка распределения воздуха выполнена из пластика.
Сменный фильтр с полипропиленовыми сердечниками и оцинкованной стальной рамой. Легко заменяется благодаря специальным пластиковым направляющим.
Центробежный вентилятор с алюминиевым или пластиковым рабочим колесом, статически и динамически сбалансирован для максимально тихой работы.

Однофазный мотор с шестью скоростями (с тремя заводскими скоростями), установленный на антивибрационных опорах и оснащенный термовыключателем с автоматическим сбросом, с классом защиты IP20, класс изоляции B.
Теплообменники выполнены из медных труб с алюминиевыми ребрами. Теплообменник подключается с левой стороны по умолчанию. Устройства с правосторонним подключением доступны по запросу.
Дренажный поддон выполнен из пластика и изолирован пеной из полиолефина (класс M1); диаметр трубы составляет 15 мм.

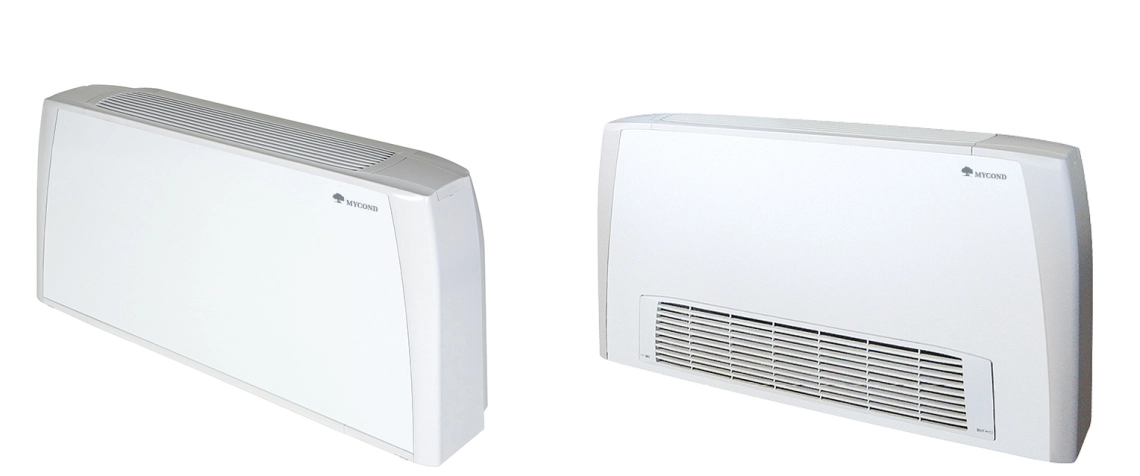

Блок фанкойла MyCond SEC/F, обеспечивающий эффективное распределение воздуха.

Оптимальный набор автоматизации для доступного и простого управления с помощью смартфона

MyCond SEC/F Девочка и ее собака рядом с блоком фанкойла.

2-трубные 3-рядные блоки фанкойлов. Технические характеристики

Технические характеристики	Единицы	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Количество скоростей		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Расход воздуха	м³/ч	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Общая мощность охлаждения	кВт	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Чувствительная мощность охлаждения	кВт	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Мощность обогрева	кВт	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Падение давления воды (охлаждение)	кПа	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Падение давления воды (обогрев)	кПа	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Энергопотребление	Вт	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Уровень звуковой мощности	дБ(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Уровень звукового давления (*)	дБ(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Технические характеристики	Единицы	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Количество скоростей		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Расход воздуха	м³/ч	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Общая мощность охлаждения	кВт	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Чувствительная мощность охлаждения	кВт	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Мощность обогрева	кВт	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Падение давления воды (охлаждение)	кПа	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Падение давления воды (обогрев)	кПа	3,4	4,8	7,5	9,6	11,0	14,2	7,3	10,4	12,9	16,6	19,5	25,2	9,8	12,8	15,8	19,9	23,5	26,5
Энергопотребление	Вт	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Уровень звуковой мощности	дБ(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Уровень звукового давления (*)	дБ(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Технические характеристики	Единицы	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Количество скоростей		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Расход воздуха	м³/ч	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Общая мощность охлаждения	кВт	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Чувствительная мощность охлаждения	кВт	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Мощность обогрева	кВт	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Падение давления воды (охлаждение)	кПа	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Падение давления воды (обогрев)	кПа	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Энергопотребление	Вт	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Уровень звуковой мощности	дБ(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Уровень звукового давления (*)	дБ(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Технические характеристики	Единицы	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Количество скоростей		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Расход воздуха	м³/ч	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Общая мощность охлаждения	кВт	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Чувствительная мощность охлаждения	кВт	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Мощность обогрева	кВт	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Падение давления воды (охлаждение)	кПа	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Падение давления воды (обогрев)	кПа	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Энергопотребление	Вт	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Уровень звуковой мощности	дБ(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Уровень звукового давления*	дБ(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Технические характеристики	Единицы	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Количество скоростей		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Расход воздуха	м³/ч	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Общая мощность охлаждения	кВт	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Чувствительная мощность охлаждения	кВт	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Мощность обогрева	кВт	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Падение давления воды (охлаждение)	кПа	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Падение давления воды (обогрев)	кПа	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Энергопотребление	Вт	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Уровень звуковой мощности Lw	дБ(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Уровень звукового давления (*)Lp	дБ(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Технические характеристики	Единицы	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Количество скоростей		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Расход воздуха	м³/ч	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Общая мощность охлаждения	кВт	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Чувствительная мощность охлаждения	кВт	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Мощность обогрева	кВт	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Падение давления воды (охлаждение)	кПа	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Падение давления воды (обогрев)	кПа	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Энергопотребление	Вт	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Уровень звуковой мощности Lw	дБ(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Уровень звукового давления (*)Lp	дБ(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Технические характеристики относятся к следующим рабочим параметрам:
ОХЛАЖДЕНИЕ: Температура входящего воздуха 27 °C (сухой термометр), +19 °C (влажный термометр). Температура входящей/выходящей воды +7/12 °C.
ОТОПЛЕНИЕ: Температура входящего воздуха +20 °C. Температура входящей/выходящей воды +50/45 °C. Низкая – Средняя – Высокая = Доступные скорости по умолчанию.
*Уровень звукового давления на 9 дБ(A) ниже уровня звуковой мощности и относится к помещению объемом 100 м³ и времени отражения звука 0,5 с.

Вес блоков SEC/F CV, CH-CVB

Модель	Вес с упаковкой (кг)									Вес без упаковки (кг)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Вес блоков SEC/F NC

Модель	Вес с упаковкой (кг)									Вес без упаковки (кг)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

Доступные конструкции:

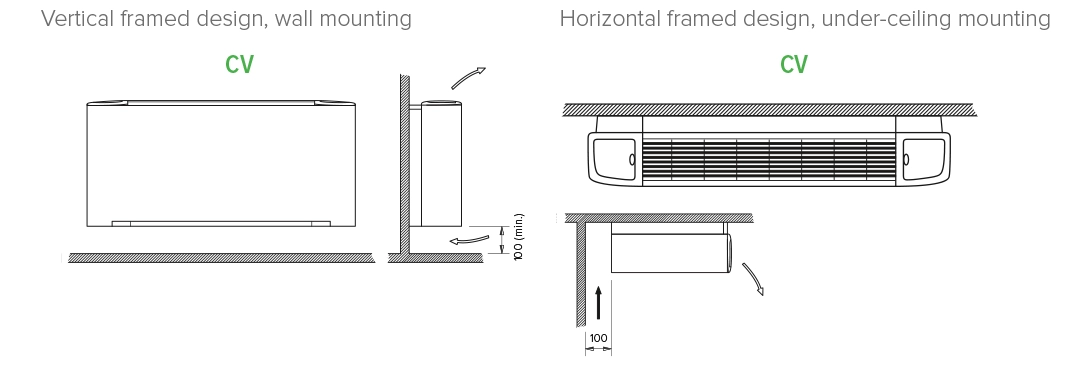

Установка универсального блока фанкойла MyCond SEC/F.

Доступные конструкции:

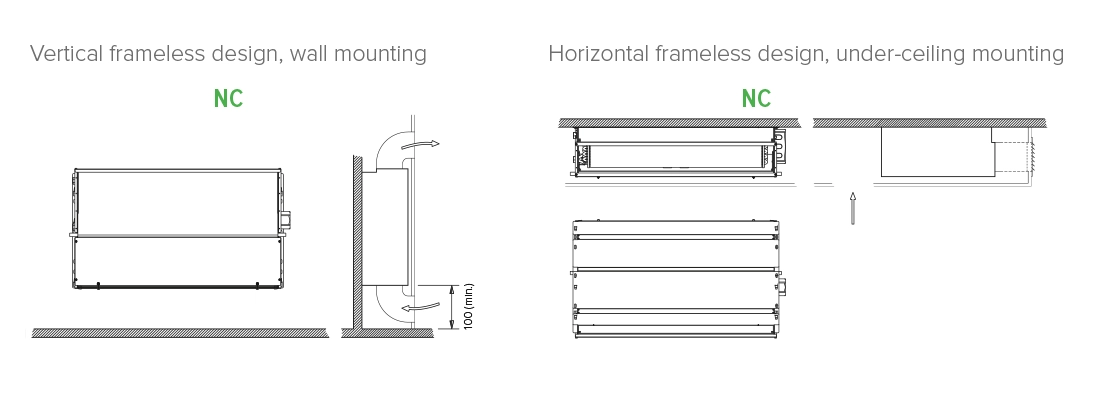

Обзор универсальных блоков фанкойлов MyCond SEC/F, предлагающих адаптивность.

Размеры

Размеры блоков SEC/F CV

Диаграмма размеров блоков фанкойлов MyCond SEC/F для управления отоплением и охлаждением.

Размеры

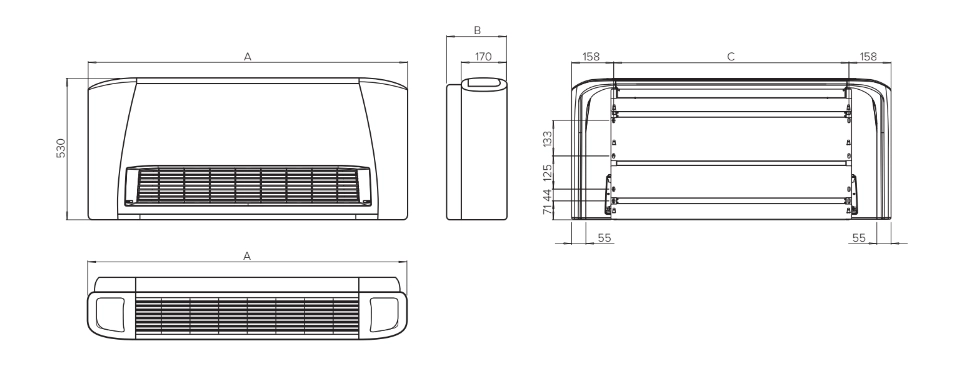

Размеры блоков SEC/F CH-CVB

Диаграмма, показывающая размеры блоков фанкойлов MyCond SEC/F.

Модель	Единицы	1	2	3	4	5	6	7	8	9
A	мм	670	770	985	985	1200	1200	1415	1415	1415
B	мм	225	225	225	225	225	225	225	225	225
C	мм	354	454	669	669	884	884	1099	1099	1099

Размеры

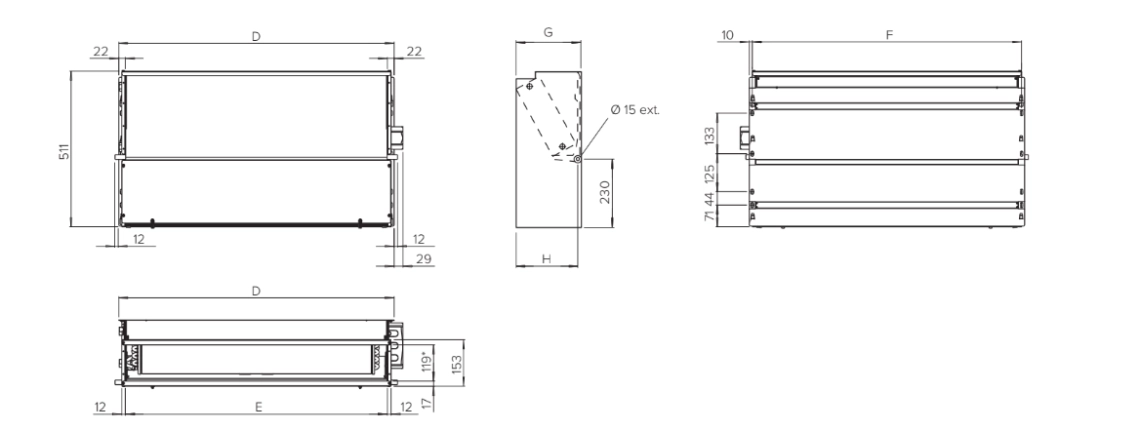

Размеры блоков SEC/F NC

Диаграмма, показывающая размеры блока фанкойла MyCond SEC/F.

Модель	Единицы	1	2	3	4	5	6	7	8	9
D	мм	374	474	689	689	904	904	1119	1119	1119
E	мм	330	430	645	645	860	860	1075	1075	1075
F	мм	354	454	669	669	884	884	1099	1099	1099
G	мм	218	218	218	218	218	218	218	248	248
H	мм	205	205	205	205	205	205	205	235	235
