Cooling-based vs Desiccant: какой метод осушения выбрать для вашего проекта

Автор: технический отдел Mycond

Контроль влажности воздуха является критической задачей для многих инженерных проектов — от обеспечения комфортного микроклимата в жилых помещениях до поддержания специальных условий на промышленных объектах. Выбор оптимального метода осушения воздуха становится ключевым инженерным решением, которое влияет на эффективность, энергопотребление и экономику всего проекта. Сегодня на рынке доминируют два фундаментально разных подхода к осушению: конденсационный метод (cooling-based dehumidification) и адсорбционный метод (desiccant dehumidification).

В этой статье мы подробно проанализируем физические принципы, преимущества и ограничения обоих методов осушения, чтобы помочь инженерам и техническим специалистам сделать обоснованный выбор для своих проектов. Сравним энергоэффективность, достижимые параметры, рабочие диапазоны и другие ключевые характеристики, которые определяют успешность применения того или иного метода.

Метод охлаждения (cooling-based dehumidification): принципы работы и характеристики

Конденсационный метод осушения основан на фундаментальном принципе физики: когда воздух охлаждается ниже точки росы (dew point temperature), содержащийся в нем водяной пар конденсируется в жидкость. Этот процесс происходит в несколько последовательных этапов:

1. Влажный воздух проходит через холодный теплообменник (испаритель)
2. Температура воздуха понижается до точки росы и ниже
3. Водяной пар конденсируется на холодных поверхностях теплообменника
4. Конденсат собирается и отводится системой дренажа
5. Охлажденный и осушенный воздух часто подогревается для снижения относительной влажности и обеспечения комфортной температуры

Типы холодильных систем осушения

Существует три основных типа холодильных систем осушения, каждая из которых имеет свои особенности применения:

• Системы прямого расширения (DX) — хладагент непосредственно расширяется в испарителе, обеспечивая эффективное охлаждение воздуха. Такие системы компактны, имеют относительно низкую стоимость и широко применяются в бытовых и коммерческих осушителях.
• Системы с охлажденной жидкостью (chilled water/glycol) — используют охлажденную воду или гликолевый раствор как промежуточный теплоноситель. Эти системы позволяют разделить холодильную установку и собственно теплообменник, что дает гибкость при проектировании крупных систем.
• Системы dehumidification-reheat — специализированные системы, которые используют тепло конденсатора холодильной установки для подогрева охлажденного воздуха после осушения, что повышает общую энергоэффективность.

Преимущества cooling-based систем осушения

Конденсационные осушители воздуха имеют ряд существенных преимуществ, которые сделали их популярными на рынке:

• Высокая энергоэффективность при высокой влажности воздуха (коэффициент производительности COP осушителя обычно составляет от 2.0 до 4.5)
• Одновременное охлаждение и осушение воздуха — особенно важно для климатических условий с высокой температурой и влажностью
• Проверенная временем технология с высокой надежностью и доступностью комплектующих
• Сравнительно низкая первоначальная стоимость оборудования
• Простой и понятный контроль параметров

Критические ограничения cooling-based метода осушения

Несмотря на преимущества, конденсационный метод осушения имеет ряд фундаментальных ограничений, которые важно учитывать при проектировании:

• Минимально достижимая точка росы +4...+7°C — это критическое ограничение, связанное с риском замерзания конденсата на теплообменнике
• Неэффективность при низких наружных температурах — когда относительная влажность падает, а абсолютная влажность уменьшается
• Воздух на выходе близок к насыщению (высокая относительная влажность), что часто требует дополнительного подогрева
• Снижение эффективности при частичных нагрузках
• Экологические вопросы, связанные с использованием хладагентов

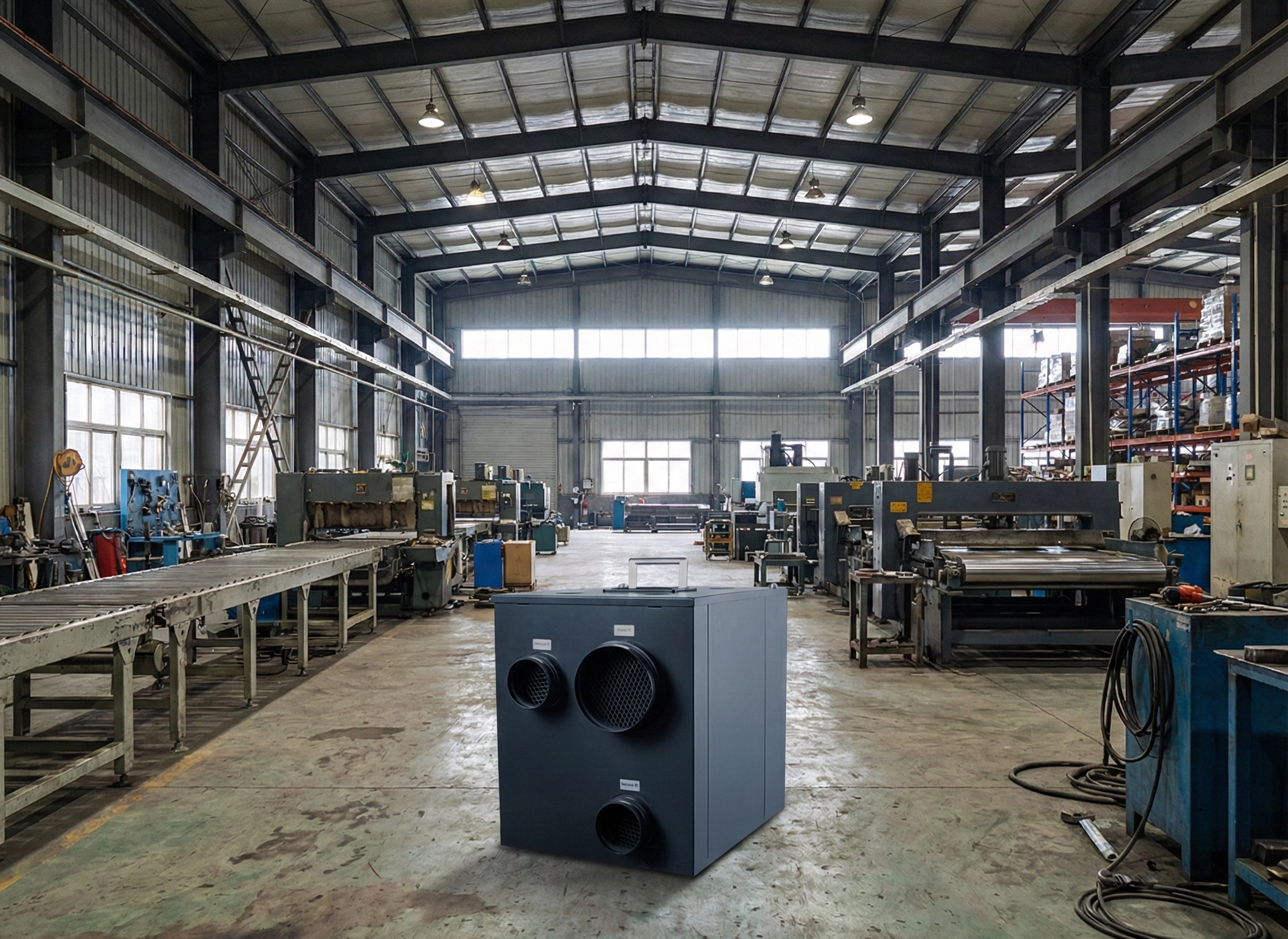

Десикантное осушение (desiccant dehumidification): принципы и особенности

Десикантный (адсорбционный) метод осушения основан на совершенно ином физическом принципе — адсорбции влаги специальными материалами. Десиканты имеют очень низкое давление водяного пара на своей поверхности, поэтому молекулы воды из воздуха (где давление пара выше) естественным образом притягиваются к поверхности десиканта. Этот процесс происходит за счет разницы парциальных давлений, а не охлаждения.

Цикл работы ротационного адсорбционного осушителя

Наиболее распространенным типом десикантных систем являются ротационные осушители, которые работают в постоянном цикле:

1. Процесс адсорбции — влажный воздух проходит через основную (процессную) секцию ротора, где десикант поглощает влагу. При этом выделяется тепло адсорбции, что повышает температуру воздуха на выходе.
2. Процесс регенерации — насыщенный влагой десикант перемещается в зону регенерации, где горячий воздух (120-250°C) удаляет из него влагу, восстанавливая адсорбционную способность.
3. Цикл повторяется — постоянное вращение ротора обеспечивает непрерывность процесса осушения.

Основные типы десикантов

В промышленных системах осушения используются три основных типа адсорбентов:

• Силикагель — самый распространенный адсорбент с емкостью поглощения влаги 10-40% от собственной массы. Силикагель особенно эффективен при относительной влажности 20-70% и является основным материалом для большинства промышленных осушителей.
• Молекулярные сита — синтетические цеолиты с точно заданным размером пор, которые обеспечивают глубокое осушение с достижением точки росы до -40°C и даже ниже. Наиболее эффективны при низкой относительной влажности.
• Хлорид лития — обладает чрезвычайно высокой емкостью поглощения влаги (до 1000% собственной массы), однако является коррозионно активным и требует специальных материалов для конструкции. Наиболее эффективен при высокой относительной влажности.

Преимущества десикантных систем осушения

Адсорбционный метод осушения имеет ряд уникальных преимуществ, которые делают его незаменимым для ряда применений:

• Неограниченный диапазон достижимых точек росы (теоретически до -60°C и ниже)
• Способность эффективно работать при любых температурах, включая отрицательные
• Очень низкая относительная влажность воздуха на выходе
• Возможность использования разных источников энергии для регенерации (газ, пар, сбросное/отработанное тепло)
• Высокая надежность и длительный срок службы (15-25 лет)
• Отсутствие проблем с образованием льда

Недостатки и ограничения десикантных систем

Несмотря на впечатляющие характеристики, адсорбционные осушители имеют определенные недостатки, которые следует учитывать:

• Высокое потребление тепловой энергии для регенерации десиканта
• Повышенная температура воздуха на выходе (часто требуется дополнительное охлаждение)
• Более сложный контроль параметров по сравнению с конденсационными системами
• Риск загрязнения десиканта с ухудшением характеристик со временем
• Более высокая первоначальная стоимость оборудования

Сравнительная характеристика методов осушения

Для принятия обоснованного инженерного решения важно сравнить ключевые характеристики обоих методов:

Комбинированные системы осушения

Для многих проектов оптимальным решением становится сочетание обоих методов осушения, что позволяет воспользоваться преимуществами каждого из них и компенсировать недостатки. Существует три основные схемы комбинированных систем:

1. Предварительное охлаждение перед десикантом

В этой схеме конденсационный осушитель используется как первая стадия, снижая влажность до точки росы примерно +4°C. После этого уже предварительно осушенный воздух поступает в десикантный осушитель, который досушивает его до целевой низкой точки росы. Такая комбинация позволяет снизить энергетические затраты на регенерацию десиканта на 30-50%, поскольку основная масса влаги уже удалена на этапе конденсации.

2. Сезонное переключение

Этот подход предусматривает использование разных методов осушения в зависимости от сезона:

• Летом, когда наружная температура высокая, используется cooling-based осушитель
• Зимой, когда температура снижается и конденсационные осушители становятся неэффективными, система переключается на десикантное осушение

3. Использование отработанного тепла

Третья схема основана на интеграции систем для повышения общей энергоэффективности. Тепло, выделяющееся при работе холодильной установки (тепло конденсатора), используется для регенерации десиканта. Такая схема особенно эффективна для супермаркетов и других объектов с высокой холодильной нагрузкой, позволяя достигать экономии до 40% энергии на осушение.

Экономика выбора метода осушения

Для принятия экономически обоснованного решения важно рассмотреть характерные кейсы применения методов осушения:

Кейс 1: Жилой подвал с высокой влажностью

Для типичного подвального помещения с умеренными требованиями к точке росы (выше +10°C) оптимальным является конденсационный метод осушения. Причины:

• Отсутствие необходимости в достижении низких точек росы
• Ниже первоначальная стоимость cooling-based оборудования
• Высокая энергоэффективность конденсационного осушителя при типичных для подвалов уровнях влажности
• Простота установки и обслуживания

Кейс 2: Фармацевтическая лаборатория

Для фармацевтической лаборатории с требованием точки росы ниже 0°C единственным работоспособным решением будет desiccant или комбинированная система, поскольку:

• Конденсационные системы принципиально не могут достигать точек росы ниже +4°C
• Стабильность низкой влажности критична для процессов
• Адсорбционные системы способны обеспечить надежный результат при любой наружной температуре
• Комбинированная система оптимизирует энергопотребление при высоких требованиях к осушению

Блок-схема принятия решения

Для упрощения выбора метода осушения можно руководствоваться следующим алгоритмом:

1. Если целевая точка росы выше +5°C и наружная влажность высокая:

   → Оптимальный выбор: cooling-based осушитель
2. Если целевая точка росы ниже +5°C и доступна недорогая тепловая энергия:

   → Оптимальный выбор: desiccant осушитель
3. Если требуются низкие точки росы с максимальной энергоэффективностью:

   → Оптимальный выбор: комбинированная система
4. Если осушение требуется преимущественно при низких температурах (ниже +10°C):

   → Оптимальный выбор: desiccant осушитель
5. Если одновременно требуется охлаждение и умеренное осушение:

   → Оптимальный выбор: cooling-based осушитель

Частые вопросы (FAQ) по выбору метода осушения

Почему конденсационный осушитель неэффективен зимой?

При низких температурах абсолютная влажность воздуха снижается, даже если относительная влажность высокая. Конденсационный осушитель в таких условиях работает неэффективно, поскольку энергозатраты на охлаждение и удаление небольшого количества влаги становятся непропорционально высокими. Кроме того, при низких температурах возникает риск замерзания конденсата на теплообменнике.

Какая минимальная точка росы достижима для cooling-систем?

Практически нижняя граница для конденсационных осушителей составляет +4...+7°C по точке росы. Это фундаментальное ограничение, связанное с физикой процесса: при попытке достичь более низкой точки росы теплообменник охлаждается ниже 0°C, что приводит к образованию инея и блокированию воздушного потока.

Когда desiccant-осушитель экономически выгоднее?

Адсорбционный осушитель становится экономически выгоднее в следующих случаях: когда требуются точки росы ниже +5°C; при работе в условиях низких температур (ниже +10°C); когда доступны недорогие источники тепловой энергии для регенерации (отработанное тепло, газ, пар); в проектах, где критически важна стабильность низкой влажности.

Можно ли сочетать оба метода осушения?

Да, комбинированные системы часто являются наиболее энергоэффективным решением, особенно когда требуются низкие точки росы. Конденсационный осушитель удаляет основную массу влаги, а десикантный завершает процесс, достигая необходимых низких значений. Это позволяет уменьшить размер адсорбционной установки и снизить энергопотребление на регенерацию.

Как температура влияет на выбор метода осушения?

Температура является ключевым фактором при выборе метода. При высоких температурах (выше +20°C) и высокой влажности конденсационные осушители обычно эффективнее. При низких температурах (ниже +10°C) или при необходимости поддержания очень низкой влажности адсорбционные осушители имеют преимущество. В промежуточных условиях выбор зависит от конкретных параметров проекта.

Какие отрасли требуют desiccant-осушения?

Адсорбционное осушение чаще всего применяется в следующих отраслях: фармацевтическое производство, производство электроники и микрочипов, оборонная промышленность, хранение гигроскопичных материалов, производство стекла и керамики, склады замороженных продуктов, системы сжатого воздуха, архивы и музеи с уникальными артефактами, ядерная промышленность.

Практические выводы

Подводя итог нашему сравнению методов осушения воздуха, можно сделать следующие выводы:

• Обе технологии осушения — cooling-based и desiccant — имеют свои области оптимального применения
• Выбор метода осушения должен базироваться на инженерном анализе требований проекта, с учетом целевой точки росы, рабочих температур, энергетических ресурсов и экономики
• Для точек росы выше +5°C и типичных комфортных условий конденсационные системы обычно оптимальны
• Для низких точек росы, работы при низких температурах или при критических требованиях к стабильности влажности адсорбционные системы незаменимы
• Комбинированные системы позволяют добиться оптимального баланса между эффективностью и производительностью
• При проектировании важно учитывать не только первоначальную стоимость, но и операционные затраты в течение жизненного цикла оборудования

Грамотный выбор метода осушения воздуха обеспечивает не только оптимальный микроклимат, но и значительную экономию энергоресурсов на протяжении всего срока эксплуатации системы. Если вы работаете над проектом с особыми требованиями к контролю влажности в Казахстане или других регионах, рекомендуем проконсультироваться с инженерами для индивидуального подбора оптимального технического решения.
