Инженерный анализ неравномерности распределения влажности в помещениях: правильное размещение датчиков

Автор: технический отдел Mycond

Контроль влажности воздуха является критически важным аспектом поддержания оптимального микроклимата в помещениях различного назначения. Однако многие специалисты сталкиваются с проблемой, когда датчик показывает нормальную влажность, но на отдельных участках помещения образуется конденсат. Причина этого явления кроется в неравномерности распределения влажности в пространстве — проблема, которая часто игнорируется при проектировании систем контроля микроклимата.

Физические механизмы массопереноса водяного пара

Понимание неравномерности влажности в помещении начинается с изучения базовых физических механизмов перемещения влаги. Существует два основных процесса массопереноса водяного пара: конвективный перенос и молекулярная диффузия.

Конвективный перенос происходит вместе с движением воздушных масс и является доминирующим механизмом в вентилируемых помещениях. Скорость перемещения влаги прямо пропорциональна скорости движения воздуха. Молекулярная диффузия, напротив, основана на перемещении молекул воды из зоны с более высокой концентрацией в зону с более низкой, согласно закону Фика: J = -D(dC/dx), где J — поток массы, D — коэффициент диффузии, dC/dx — градиент концентрации.

Коэффициент диффузии водяного пара в воздухе зависит от температуры и составляет приблизительно 2,5·10^-5 м²/с при 20°C. При повышении температуры на каждые 10°C он увеличивается примерно на 10–15%. Это объясняет, почему в зонах с различной температурой выравнивание влажности происходит с разной скоростью.

Геометрия помещения существенно влияет на формирование воздушных потоков. В высоких помещениях с большим соотношением высоты к ширине создаются условия для вертикальной стратификации. В помещениях сложной формы с выступами, колоннами или перегородками формируются застойные зоны, где обмен воздуха значительно затруднён.

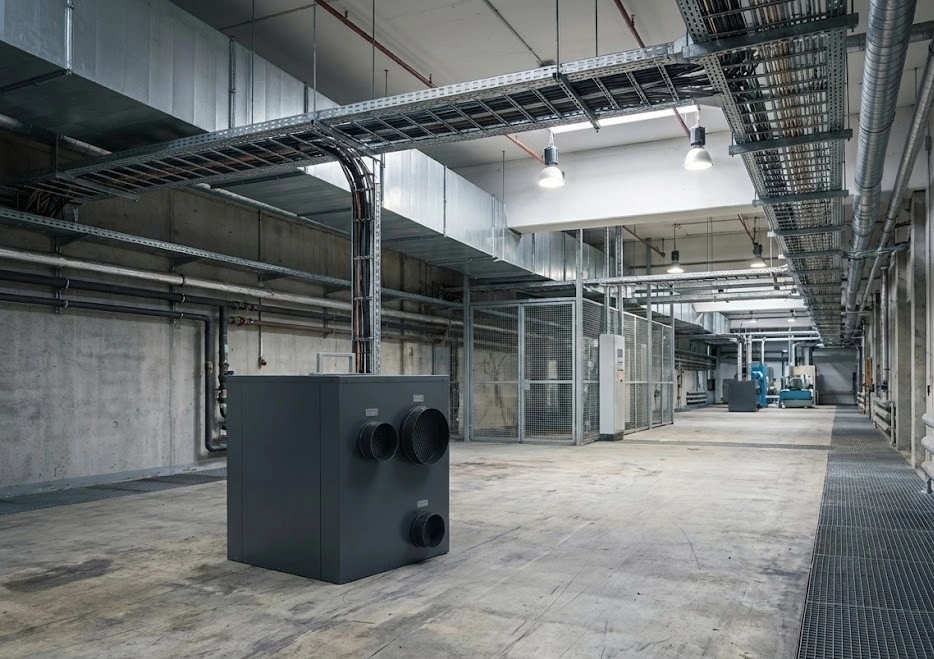

Роторный адсорбционный осушитель воздуха для промышленности Mycond DESS

Стратификация воздуха и вертикальный градиент влагосодержания

Явление стратификации воздуха по влагосодержанию имеет физическую основу в зависимости плотности воздуха от температуры и содержания водяного пара. В соответствии с уравнением состояния идеального газа плотность влажного воздуха можно представить как:

ρ = (P_сух · M_сух + P_вп · M_вп) / (R · T)

где P_сух и P_вп — парциальные давления сухого воздуха и водяного пара, M_сух и M_вп — их молярные массы, R — универсальная газовая постоянная, T — абсолютная температура.

Поскольку молярная масса водяного пара (18 г/моль) меньше молярной массы сухого воздуха (28,97 г/моль), влажный воздух при одинаковой температуре легче сухого. Это приводит к формированию вертикального градиента влажности: тёплый влажный воздух стремится подниматься вверх, образуя более влажные зоны под потолком.

Устойчивая стратификация возникает, когда температурный градиент совпадает с градиентом влажности — тёплый влажный воздух поднимается вверх, холодный сухой остаётся внизу. Вертикальный градиент влажности в помещениях с устойчивой стратификацией может достигать 10–15% относительной влажности на каждый метр высоты.

Разрушение стратификации возможно за счёт принудительной вентиляции с достаточной интенсивностью перемешивания или за счёт изменения теплового режима (например, охлаждение потолка, нагрев пола).

Влияние системы вентиляции и воздухораспределения на равномерность параметров

Равномерность распределения влажности в помещении существенно зависит от типа системы вентиляции и схемы воздухораспределения. Различают три основных типа воздухораспределения:

1. Смешивающая вентиляция с подачей воздуха в верхнюю зону — обеспечивает интенсивное перемешивание воздуха во всём объёме, но может создавать «короткие замыкания» воздушных потоков между притоком и вытяжкой.

2. Вытесняющая вентиляция с подачей воздуха в нижнюю зону — создаёт вертикальный поток воздуха, эффективно удаляет загрязнения, но может усиливать естественную стратификацию.

3. Комбинированные схемы — сочетают преимущества обоих подходов, но требуют более сложного проектирования.

Для каждой схемы формируется специфическое поле влажности с характерными зонами активного перемешивания и возможными зонами застоя. При смешивающей вентиляции зоны застоя формируются в удалённых от струй приточного воздуха углах. При вытесняющей вентиляции застойные зоны могут формироваться в горизонтальной плоскости на удалении от источников притока.

Адсорбционный осушитель воздуха для контролируемого микроклимата Mycond DESS

Локальные источники влаговыделения и зоны риска

В любом помещении существуют локальные источники влаги, которые создают неоднородности в общем поле влажности. Основные категории таких источников:

1. Технологические источники: открытые поверхности воды, технологические процессы с испарением, увлажнители воздуха. Влияние таких источников пропорционально площади испарения и разнице между давлением насыщенного пара при температуре поверхности и парциальным давлением пара в окружающем воздухе.

2. Биологические источники: люди (дыхание и потоотделение). Один человек при умеренной активности выделяет 40–60 г/ч влаги.

3. Холодные поверхности (ограждающие конструкции, холодильное оборудование, трубопроводы) — не являются источниками влаги, но создают зоны повышенного риска конденсации из-за локального снижения температуры воздуха ниже точки росы.

Радиус влияния локальных источников влаги зависит от их мощности и интенсивности воздухообмена. При слабом воздухообмене зона повышенной концентрации может простираться на 2–5 метров от источника.

Методика определения количества и расположения датчиков влажности

Правильное размещение датчиков влажности является ключевым для эффективного контроля микроклимата. Предлагаем структурированный подход из шести шагов:

Шаг 1: Анализ планировки помещения с идентификацией всех источников влаговыделения и холодных поверхностей.

Шаг 2: Определение типа системы вентиляции и направлений основных воздушных потоков.

Шаг 3: Выделение характерных зон: активной вентиляции, технологического оборудования, возможного застоя, возле холодных поверхностей.

Шаг 4: Для каждой зоны оценка необходимости отдельного датчика по критерию: если в зоне есть локальный источник влаги, холодная поверхность или расстояние от зоны активной вентиляции превышает 5–7 м, нужен отдельный датчик.

Шаг 5: Определение оптимальной высоты установки каждого датчика в зависимости от типа вентиляции и рисков.

Шаг 6: Проверка позиций датчиков — ни один датчик не должен быть размещён ближе чем 1 м от притока или вытяжки.

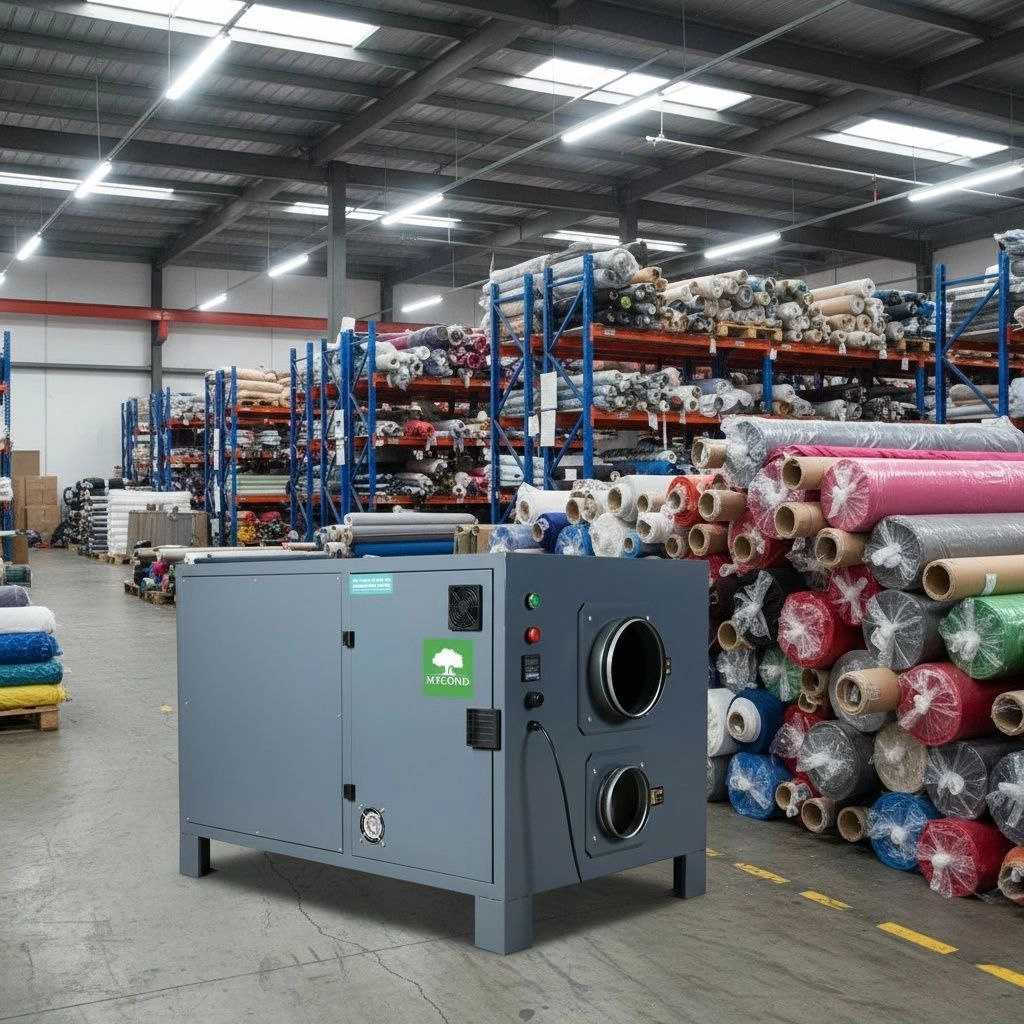

Адсорбционный осушитель для технологических процессов Mycond DESS

Типичные ошибки при проектировании систем измерения влажности

Практика показывает, что инженеры часто допускают следующие ошибки при размещении датчиков влажности:

1. Использование одного датчика для всего помещения независимо от его размера. В больших помещениях (>100 м²) это приводит к неконтролируемым отклонениям влажности в разных зонах.

2. Размещение датчика в потоке приточного или вытяжного воздуха. Такой датчик показывает параметры воздуха в системе, а не в помещении.

3. Игнорирование температурной стратификации. Датчик на неправильной высоте не отражает условия в критической зоне.

4. Отсутствие датчиков возле холодных поверхностей, где самый высокий риск конденсации.

5. Монтаж датчиков только в удобных для доступа местах без учёта реальной структуры воздушных потоков.

Эксплуатационные последствия некорректного размещения датчиков

Неправильное расположение датчиков влажности приводит к серьёзным эксплуатационным проблемам:

1. Датчик в зоне активного воздухообмена показывает нормальную влажность, но в застойных зонах влажность повышена на 15–25%, что приводит к конденсации на холодных поверхностях, повреждению продукции, развитию микроорганизмов.

2. Датчик возле локального источника влаги постоянно показывает повышенные значения (на 10–30% выше средних), что вызывает чрезмерную работу осушителей и перерасход энергии.

3. Датчик на неправильной высоте в стратифицированном помещении может показывать отклонения от реальных значений в критической зоне на 5–15%, что приводит к неэффективному управлению системами осушения.

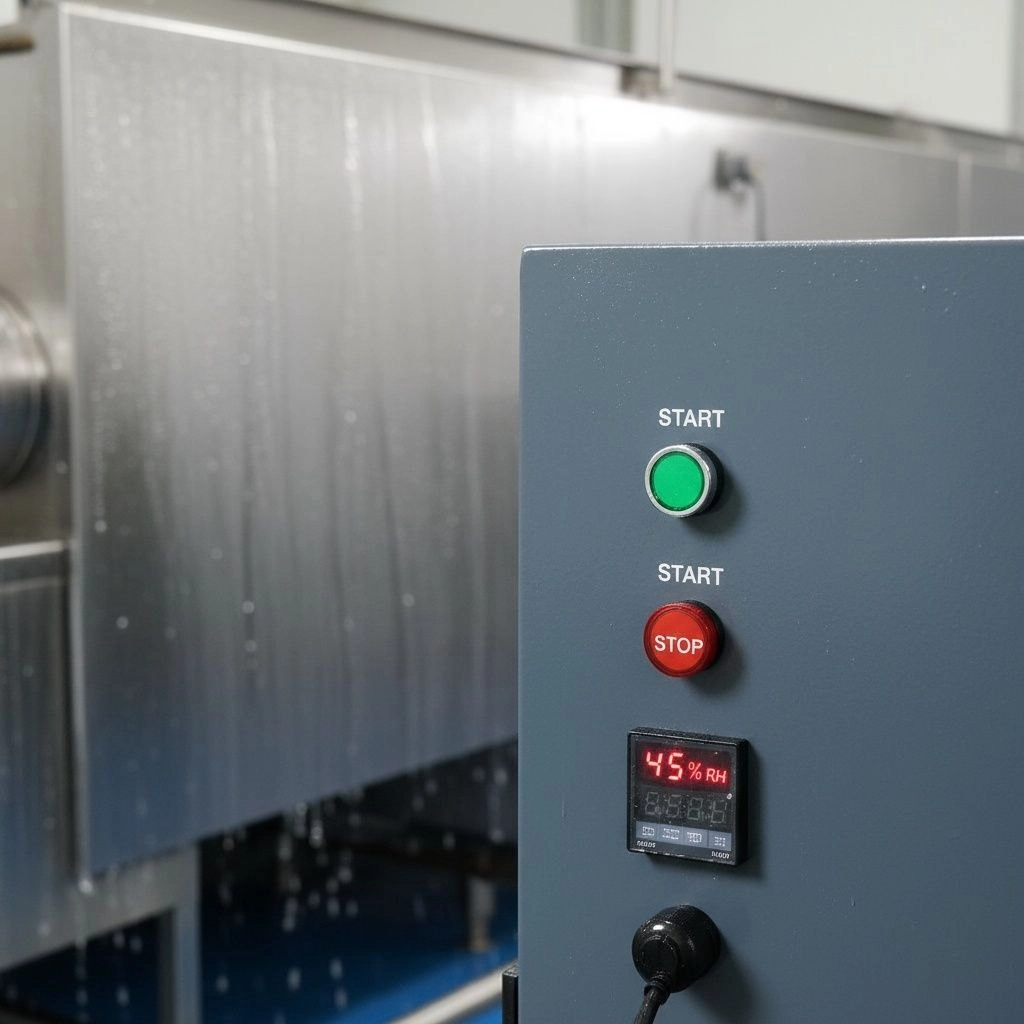

Осушитель воздуха адсорбционный промышленного класса Mycond DESS

Условия, требующие корректировки подходов

Существуют ситуации, когда стандартные подходы к размещению датчиков требуют корректировки:

1. В сверхкрупных помещениях (>1000 м³) даже правильно размещённые датчики могут не обеспечивать полный контроль из‑за сложности воздушных потоков. Необходима расширенная сеть датчиков или применение зонального контроля.

2. При экстремально низких температурах (ниже -20°C) точность стандартных ёмкостных датчиков снижается. Необходимы специализированные сенсоры с расширенным диапазоном.

3. В помещениях с агрессивными средами или высоким уровнем пыли стандартные датчики быстро деградируют. Рекомендуется использовать датчики в защитных корпусах или с фильтрами.

Ответы на частые вопросы

Вопрос: Почему при нормальных показаниях датчика на стенах образуется конденсат?

Ответ: Это типичный пример неравномерности влажности в помещении. Датчик может показывать среднюю влажность 60%, но возле холодных поверхностей из‑за локального снижения температуры относительная влажность достигает 100%, и происходит конденсация. Особенно это актуально для углов, стыков стен и потолка, оконных откосов.

Вопрос: На какой высоте устанавливать датчик влажности?

Ответ: Высота зависит от типа вентиляции и целей контроля. В помещениях со смешивающей вентиляцией оптимальная высота — 1,5–1,8 м от пола (уровень рабочей зоны). При вытесняющей вентиляции устанавливайте датчики на уровне критических процессов или оборудования. В высоких помещениях размещайте датчики на нескольких уровнях для контроля вертикальной стратификации.

Вопрос: Сколько датчиков нужно для складского помещения?

Ответ: Для склада площадью 500 м² и высотой 6 м рекомендуемое минимальное количество датчиков — 3–5. Размещение: один центральный датчик в зоне активной вентиляции, датчики в самых удалённых углах, у наружных стен с самой низкой температурой, рядом с крупными холодильными установками. При многоярусном хранении дополнительно устанавливайте датчики на каждом ярусе.

Выводы

Правильное размещение датчиков влажности — это не просто формальное требование, а инженерная необходимость, основанная на физических законах массопереноса влаги. Пренебрежение принципами распределения датчиков приводит к некорректной работе систем осушения, конденсации влаги и повреждению материалов и оборудования.

Основные рекомендации для проектировщиков:

  • Детально анализируйте архитектуру помещения и воздушные потоки перед определением точек контроля
  • Учитывайте все локальные источники влаги и холодные поверхности
  • Не пытайтесь экономить на количестве датчиков в ущерб качеству контроля
  • Регулярно проверяйте корреляцию между показаниями разных датчиков в системе
  • Используйте инженерный подход вместо шаблонных решений

Применяя описанную методику, можно значительно повысить эффективность систем контроля влажности и обеспечить оптимальные условия хранения продукции и функционирования технологических процессов.
