Автор: технический отдел Mycond
Испытательные климатические камеры являются сложными техническими системами, требующими высокоточного контроля параметров воздуха, особенно в условиях изменяющихся температурных режимов. Расчет систем осушения для таких камер требует глубокого понимания психрометрических процессов и учета специфики динамических режимов.
Специфика испытательных климатических камер как объекта влажностного контроля
Климатические испытательные камеры характеризуются чрезвычайно широким диапазоном рабочих параметров. В зависимости от типа испытаний и стандартов, температурный диапазон может варьироваться от -70°С до +180°С, а относительная влажность — от 10% до 98%. Подобные экстремальные показатели требуют специализированных инженерных решений для поддержания влажностного режима.
Стандарты испытаний оборудования обычно устанавливают жесткие требования к точности поддержания параметров: ±2-3% относительной влажности являются типичными значениями для большинства промышленных испытаний. При этом малый объем пространства камер (часто 0,5-8 м³) существенно влияет на инерционность системы, поскольку изменение параметров воздуха происходит гораздо быстрее, чем в больших помещениях.
Важным техническим требованием, значительно влияющим на выбор оборудования, является скорость изменения режимов. Современные стандарты испытаний могут требовать изменения температуры на 5-15°C в минуту, что создает дополнительные вызовы для систем осушения воздуха. Необходимо подчеркнуть, что все приведенные числовые диапазоны являются ориентировочными и зависят от конкретного типа камеры и стандарта испытаний.
Физика процесса: связь между температурой, относительной и абсолютной влажностью
Для правильного проектирования систем осушения климатических камер критически важно понимать физические закономерности изменения влажностных параметров воздуха при различных температурах. Основным инструментом анализа психрометрических процессов является h-d диаграмма Моллье, которая наглядно демонстрирует зависимости между энтальпией, влагосодержанием, температурой и относительной влажностью.
Зависимость влагоемкости воздуха от температуры описывается уравнением Менделеева — Клапейрона. Ключевой момент для понимания: при нагревании воздуха его относительная влажность снижается, даже если абсолютное влагосодержание остается неизменным. Это происходит потому, что способность воздуха удерживать влагу (максимально возможное влагосодержание) возрастает с повышением температуры.
Изменение относительной влажности при изобарном нагревании может быть рассчитано по формуле:
$$varphi_2 = varphi_1 cdot frac{P_s(T_1)}{P_s(T_2)}$$
где φ₁ и φ₂ — относительная влажность до и после нагревания, Ps(T₁) и Ps(T₂) — давление насыщенного пара при начальной и конечной температуре.
Поведение точки росы при температурных скачках особенно важно для климатических камер с динамическими режимами. При резком охлаждении воздуха в камере относительная влажность стремительно возрастает, и если температура опускается ниже точки росы, происходит конденсация. Напротив, при быстром нагревании относительная влажность резко падает, требуя дополнительного увлажнения для поддержания заданного уровня.
Технические ограничения конденсационного осушения в климатических камерах
Конденсационные осушители, несмотря на свою распространенность, имеют существенные ограничения при применении в климатических испытательных камерах. Основное техническое ограничение связано с невозможностью работы при температурах ниже точки замерзания конденсата — обычно это диапазон от 0°C до +3°C. При более низких температурах конденсат замерзает на поверхности испарителя, что приводит к блокированию теплообмена и остановке процесса осушения.
Инерционность изменения производительности из-за тепловой инерции испарителя составляет от 5 до 15 минут в зависимости от массы теплообменника. Это критически важный параметр для камер с динамическими режимами, поскольку он определяет быстродействие системы осушения при изменении условий испытаний.
Большинство конденсационных систем не способны поддерживать точку росы ниже +3...+5°C, что ограничивает их применение в низкотемпературных камерах. Производительность конденсационного осушителя напрямую зависит от температуры испарителя согласно термодинамическим законам холодильного цикла — чем ниже температура испарителя, тем эффективнее осушение, но также выше энергопотребление.
Важно отметить, что все приведенные температурные пороги и временные интервалы являются типичными ориентирами из инженерной практики и могут уточняться для конкретного оборудования.
Адсорбционное осушение: преимущества и технические вызовы для динамических режимов

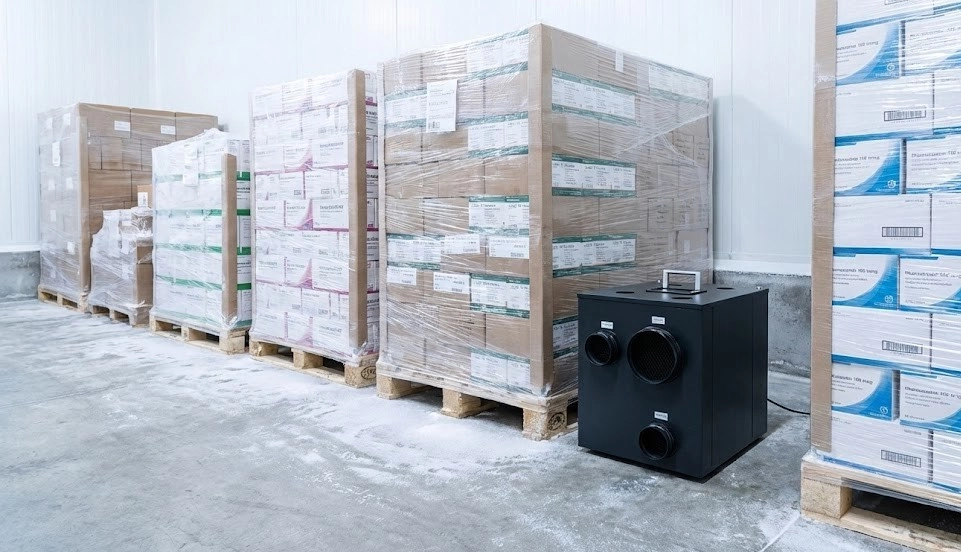

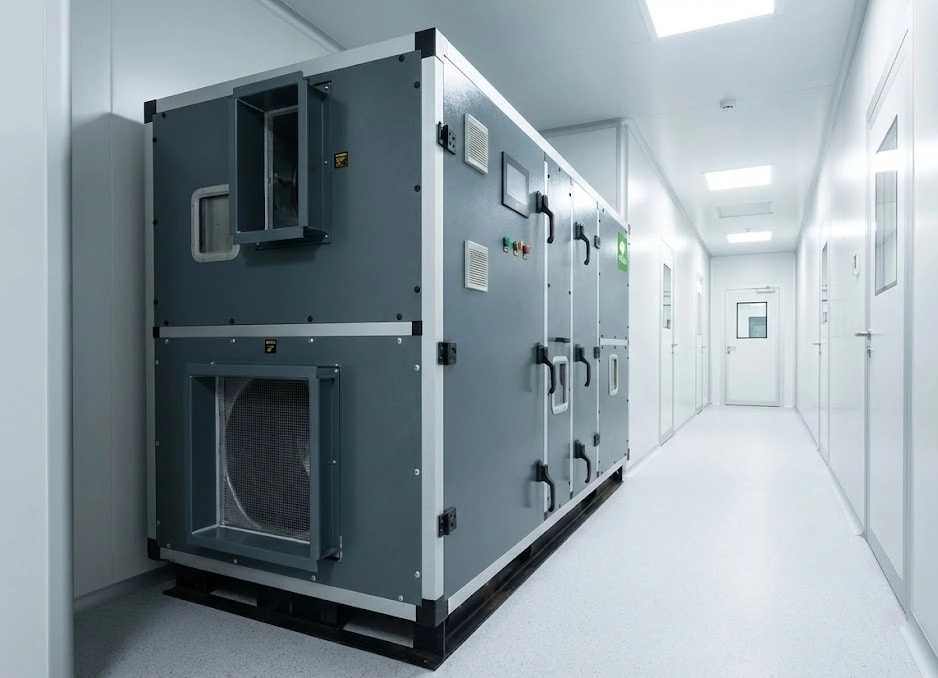

Адсорбционные осушители существенно расширяют возможности систем влажностного контроля, обеспечивая работу в диапазоне от -70°C до +80°C. Ключевое преимущество — возможность достижения исключительно низких точек росы, до -70°C для силикагелевых систем, что невозможно для конденсационных технологий.
Время регенерации десиканта является критическим параметром, который составляет от 20 до 180 минут в зависимости от типа адсорбента и степени его насыщения. Для роторных систем этот процесс непрерывен, тогда как для кассетных систем — цикличен, что влияет на возможности поддержания стабильных параметров.
Адсорбционная емкость различных типов десикантов (силикагель, цеолит, молекулярные сита) описывается изотермами адсорбции — графиками зависимости адсорбционной емкости от относительной влажности при заданной температуре. Ключевым фактором также является зависимость адсорбционной емкости от температуры регенерации, которая возрастает при повышении температуры от 120°C до 180°C для разных адсорбентов.
Конкретные значения емкости и времени регенерации зависят от производителя и условий эксплуатации оборудования.
Методика расчета производительности осушения для климатических камер
Расчет производительности системы осушения для климатических камер с динамическими режимами требует комплексного подхода. Первым шагом является определение влаговой нагрузки при смене режимов, которое рассчитывается через разницу абсолютного влагосодержания в г/кг сухого воздуха, умноженную на объем камеры и плотность воздуха:
$$W = (d_1 - d_2) cdot V cdot rho_{text{возд}}$$
где W — количество влаги, которое необходимо удалить (г); d₁ и d₂ — начальное и конечное влагосодержание (г/кг); V — объем камеры (м³); ρвозд — плотность воздуха (кг/м³).
Расчет необходимой скорости удаления влаги (г/ч) проводится с учетом заданного времени изменения параметров:
$$dot{W} = frac{W}{tau} cdot K_{text{зап}}$$
где τ — время изменения параметров (ч); Kзап — коэффициент запаса для динамических режимов (1,3-1,8 в зависимости от скорости изменения параметров).
Для выбора типа осушения можно использовать следующий алгоритм:
- Если температура >+5°C И точка росы >0°C: возможно конденсационное осушение
- Если температура <+5°C ИЛИ точка росы <-10°C: необходимо адсорбционное осушение
- В остальных случаях: рекомендуется комбинированная система
Расчет буферной емкости осушительного контура является важным элементом для обеспечения быстрой реакции системы на изменение параметров. Объем воздуха, который должен быть подготовлен заранее, рассчитывается с учетом наиболее критичных режимов работы.
Время реакции системы осушения и факторы инерционности
Общее время реакции системы осушения является критически важным параметром для климатических камер с динамическими режимами. Оно состоит из нескольких компонентов:
1. Тепловая инерция конденсационного испарителя — зависит от его массы и теплоемкости материала. Для типовых систем составляет 5-15 минут.
2. Время регенерации адсорбционного ротора или кассет — определяет минимальный цикл работы адсорбционной системы, который может составлять от 20 до 180 минут.
3. Транспортное запаздывание в воздуховодах — рассчитывается как объем воздуховодов, деленный на расход воздуха:
$$tau_{text{тр}} = frac{V_{text{пов}}}{Q}$$
где τтр — время транспортного запаздывания (с); Vпов — объем воздуховодов (м³); Q — расход воздуха (м³/с).
4. Инерционность датчиков влажности — составляет от 30 секунд до 3 минут в зависимости от типа сенсора и скорости воздушного потока.
Общее время выхода на режим определяется как сумма всех составляющих инерционности. Конкретные значения времени зависят от конструкции системы и режима работы.
Системы комбинированного осушения и буферизации
Для испытательных камер с широким диапазоном температур и влажности оптимальным решением являются комбинированные системы осушения. Типовая схема включает последовательное конденсационное и адсорбционное осушение, где конденсационная часть удаляет основной объем влаги при положительных температурах, а адсорбционная обеспечивает достижение необходимой точки росы.
Переключение между режимами осуществляется по критерию температуры или требуемой точки росы. Для сглаживания переходных процессов используются буферные ресиверы подготовленного воздуха, а для точного дозирования влажности — системы байпасирования, обеспечивающие смешивание осушенного и неосушенного воздуха.
Управление такими системами обычно реализуется через PID-регуляторы с каскадной структурой, где контролируется как конечный параметр (относительная влажность), так и промежуточные (точка росы, температура испарителя, степень регенерации адсорбента).
Типичные инженерные ошибки и заблуждения
При проектировании систем осушения для климатических камер часто встречаются следующие ошибки:
1. Выбор осушителя только по объему камеры без учета скорости изменения параметров. Это приводит к недостаточной производительности в переходных режимах, когда система не успевает отреагировать на изменение условий.
2. Использование конденсационного осушения для низкотемпературных камер, работающих ниже 0°C. В таких условиях конденсат замерзает на поверхности испарителя, блокируя теплообмен и останавливая процесс осушения.
3. Игнорирование изменения относительной влажности при изменении температуры, даже при неизменном абсолютном влагосодержании. Это фундаментальная ошибка, возникающая из-за непонимания психрометрических процессов.
4. Расчет производительности без учета времени реакции системы, что приводит к перерегулированию — когда система продолжает осушать воздух уже после достижения заданных параметров.
5. Заблуждение, что точность ±2% относительной влажности достижима при любой скорости изменения температуры. На самом деле, максимально достижимая точность зависит от инерционности всей системы.
Эти ошибки могут привести к недействительным результатам испытаний, повреждению образцов или необходимости повторения тестов, что увеличивает стоимость и продолжительность испытательного процесса.
Выводы
Проектирование систем осушения для климатических испытательных камер является комплексной инженерной задачей, требующей учета широкого спектра факторов. Выбор типа осушения определяется диапазоном температур, требуемой точкой росы и скоростью изменения режимов.
Ключевыми аспектами успешной реализации проекта являются:
- Глубокое понимание психрометрических процессов, особенно при изменяющихся температурах
- Правильный расчет времени реакции системы как суммы всех составляющих инерционности
- Использование комбинированных систем для широкого диапазона температур
- Индивидуальный расчет для каждого применения с учетом конкретных требований стандартов испытаний
Инженерам-проектировщикам рекомендуется всегда закладывать коэффициент запаса 1,3-1,8 для динамических режимов и предусматривать возможность буферизации осушенного воздуха для сглаживания переходных процессов. При этом необходимо помнить, что наиболее критичными являются режимы с резкой сменой температуры, которые требуют особого внимания при расчете системы влажностного контроля.
