Автор: технический отдел Mycond
Системы контроля осушителей воздуха — это не просто дополнительные компоненты, а неотъемлемая часть эффективного управления микроклиматом. В промышленных и коммерческих помещениях Казахстана, где колебания погодных условий особенно ощутимы, правильно настроенная автоматизация осушения воздуха позволяет достигать оптимальных условий при минимальных энергозатратах.
Контроль влажности как динамический процесс
Контроль влажности — это сложный динамический процесс. Влажностная нагрузка постоянно меняется: днем испарение интенсивнее, чем ночью, летом приток влаги значительно выше, чем зимой. Особенно критичны моменты инфильтрации: открытие дверей склада на 2–3 минуты может внести столько влаги, сколько осушитель удалит лишь за час работы.
Системы контроля осушителей выполняют четыре базовые функции:
- Измерение влажности воздуха или влагосодержания материалов
- Индикация измеренных значений для оператора
- Запись показаний для анализа и документирования процессов
- Автоматическое управление оборудованием для поддержания заданных параметров

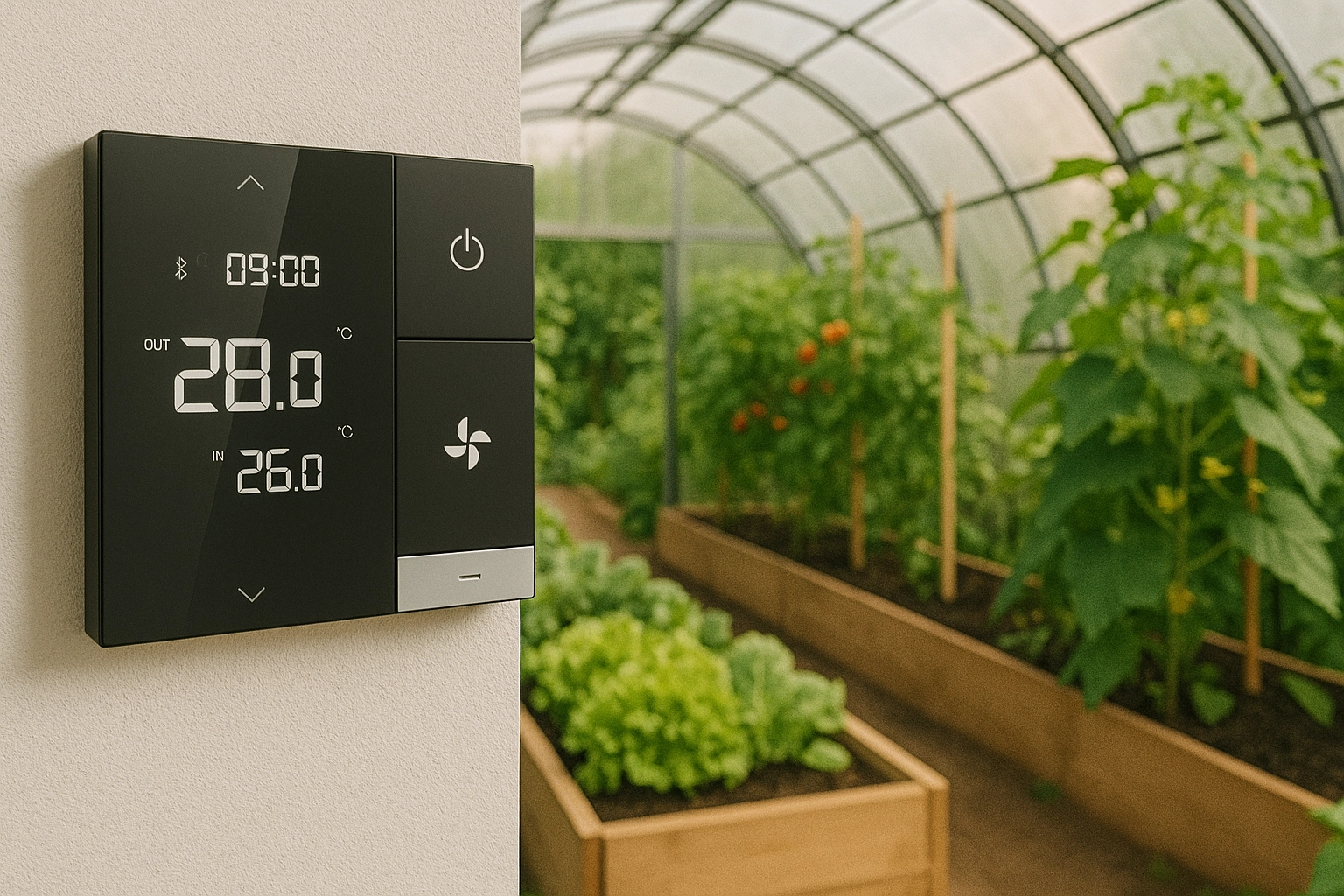

Важно понимать, что каждая дополнительная функция контроллера увеличивает не только его стоимость, но и потенциальные источники погрешностей. Для простых задач, например, поддержания влажности склада ниже 60% RH, достаточно базового гигростата стоимостью около 100 долларов, без дополнительной индикации и функции записи данных.
Типы датчиков относительной влажности
Правильный выбор датчика влажности для осушителей — основа точной системы контроля. Рассмотрим основные типы:
Механические гигрометры
Принцип работы гигростата механического типа базируется на свойстве некоторых материалов изменять свои размеры при поглощении влаги. Еще Леонардо да Винчи заметил, что шерстяной шар весит больше во влажный день. Современные механические гигрометры используют человеческий волос или синтетические полимерные пленки, которые удлиняются при росте влажности.
Электронные емкостные сенсоры
Эти датчики измеряют изменение электрической емкости тонкого полимера при абсорбции влаги. Они обладают высокой чувствительностью при низкой влажности (ниже 15% RH), что делает их идеальными для контроля в электронной промышленности и хранилищах ценных материалов.
Резистивные сенсоры
Резистивные датчики измеряют сопротивление полимера с четвертичными аммониевыми солями. Поскольку они измеряют объемную, а не поверхностную абсорбцию влаги, они обеспечивают лучшую точность при высокой влажности (свыше 90% RH).
Психрометры
Психрометрический метод использует пару термометров — сухой и смоченный водой. Разница температур пропорциональна скорости испарения влаги, что позволяет определить относительную влажность воздуха.
Типичная точность промышленных гигростатов составляет ±2% RH, однако важно помнить о критическом ограничении: датчик, откалиброванный при 24°C и 65% RH, не обеспечит точных измерений при 21°C и 10% RH из-за значительной разницы во влагосодержании воздуха.
Датчики абсолютной влажности
Для более точного контроля используют датчики точки росы осушителя, которые измеряют абсолютную влажность независимо от температуры воздуха.
Конденсационные гигрометры
Эти приборы охлаждают зеркальную поверхность до момента появления росы. Температура, при которой появляется конденсат, и есть точка росы воздуха. Метод известен с 1751 года, когда французский натуралист Шарль Ле Руа добавлял лед в полированный стальной контейнер. Современные оптические конденсационные гигрометры обеспечивают точность ±1,5°C точки росы и считаются самыми точными приборами для измерения влажности.
Сенсоры на оксиде алюминия
Эти датчики оптимизированы для измерения очень низкой влажности. С типичной точностью ±3°C точки росы они идеально подходят для контроля осушения в процессах, где требуется чрезвычайно низкая влажность, например, при сушке пластиковых гранул с точкой росы -40°C при температуре воздуха свыше 150°C.
Литий-хлоридные сенсоры
Принцип работы основан на нагреве слоя соли до момента ее высыхания. При относительной влажности 11% литий-хлорид переходит из жидкого раствора в сухую форму, а температура соли в этот момент пропорциональна абсолютной влажности воздуха.
Понятия точности и повторяемости
При выборе системы контроля важно понимать разницу между точностью и повторяемостью измерений влажности:
Точность — это способность прибора показывать истинное значение влажности.
Повторяемость — способность возвращаться к предыдущему показанию при возвращении к тем же условиям влажности.
Ключевой принцип: повторяемый прибор всегда можно откалибровать для достижения высокой точности, тогда как неповторяемый датчик никогда не будет точным, независимо от калибровки. Поэтому производители качественных систем контроля осушителей обязательно указывают параметры повторяемости в своих спецификациях.
Выбор типа регулятора
От этого зависит точность управления осушителем и энергоэффективность всей системы.
Позиционное on-off управление осушителем
Этот тип регулирования подходит для задач, где не требуется высокая точность поддержания влажности. Например, для погрузочного дока холодильного склада, где главная цель — предотвратить обмерзание пола, нет необходимости в поддержании точности ±1% RH. Типичный диапазон колебаний для конденсационных осушителей с on-off управлением составляет ±10% RH.
Модулируемое управление
Модуляция мощности осушителя необходима для производств с жесткими допусками по влажности: фармацевтика, производство полупроводников, сушка кондитерских изделий. Адсорбционные осушители с модуляцией обеспечивают точность ±5% RH и лучше.
Рассмотрим три типа контроллеров на примере погрузочного дока при температуре 4°C:
- Контроллер относительной влажности (установлен на 80% RH) — самый дешевый вариант с точностью ±2% RH, но чувствительный к изменениям температуры воздуха.
- Контроллер конденсации на полу — идеальное решение, но непрактичное из-за хрупкости датчиков в местах движения погрузчиков.
- Контроллер точки росы (установлен на 1°C) — точнее гигростата и не зависит от температуры воздуха.
Стратегии модуляции мощности
Существует несколько подходов к модуляции мощности осушителя, каждый из которых имеет свои особенности.
Байпасное управление осушителем
При снижении нагрузки часть воздуха обходит адсорбционный ротор через байпас, смешиваясь затем с осушенным потоком. Критически важно выровнять аэродинамическое сопротивление байпаса и ротора с помощью фиксированной заслонки — без этого модуляция будет нестабильной.
Модуляция энергии регенерации
Это самый эффективный и самый недорогой способ экономии энергии. Температурный контроллер на выходе из зоны регенерации снижает мощность нагревателя, когда температура превышает 49°C (для литий-хлоридных десикантов). Физический принцип: если температура на выходе из регенерации остается высокой — значит влаги мало, и энергию можно снизить. Экономия при таком управлении составляет 25–50% годовых затрат на энергию.
Существуют два уровня модуляции:
- Reactivation energy control (следование за нагрузкой регенерации) — снижение мощности нагревателя при уменьшении влажностной нагрузки.
- Part-load control dehumidifier (переконфигурирование оборудования) — использование микропроцессоров и частотных приводов для вентиляторов и компрессоров.
Размещение датчиков как ключевой фактор
Правильное размещение датчиков влажности имеет критическое значение для эффективной работы всей системы. Вот реальный пример из практики:
Система защиты стали от коррозии не работала, хотя осушитель функционировал исправно. Причиной оказалось то, что гигростат был установлен возле выпуска сухого воздуха, на расстоянии 23 метров от стеллажей хранения. В результате осушитель поддерживал сухость воздуховода, а сталь стоимостью 50 000 долларов постепенно разрушалась от коррозии.
Основное правило: датчик должен размещаться рядом с объектом защиты, а не возле самого осушителя. Это особенно важно при низкой влажности (ниже 10% RH), где даже незначительные градиенты влажности имеют критическое значение.
Интеграция с BMS
Современные системы автоматизации осушения воздуха легко интегрируются в общую систему управления зданием (BMS):
- Большинство промышленных осушителей оснащены интерфейсом Modbus RS485 для подключения к BMS
- PLC-контроллеры с сенсорными дисплеями позволяют программировать сложные алгоритмы управления
- Удаленный мониторинг обеспечивает оперативное реагирование на отклонения параметров
Типичные ошибки проектирования
Что влияет на эффективность автоматизации осушения? Вот наиболее частые ошибки проектирования:
- Чрезмерное завышение мощности оборудования при on-off управлении, что вызывает большие колебания влажности
- Отсутствие модуляции энергии регенерации, что тратит 25–50% энергии
- Калибровка датчика при температуре и влажности, отличных от рабочих условий
- Размещение индикатора и контроллера в разных местах, что приводит к постоянным расхождениям показаний
- Игнорирование времени осушения материалов при пусконаладке (например, гофрокартон при 80% RH содержит 14% влаги, а при 35% RH — лишь 6%)
FAQ
Какая типовая точность контроля для разных типов осушителей?
Конденсационные осушители с on-off управлением обеспечивают точность контроля влажности ±10% RH, адсорбционные с модуляцией — ±5% RH и лучше. Для прецизионных применений с оптическими датчиками точки росы возможна точность ±1–2% RH.
Как выбрать между управлением по относительной влажности и по точке росы?
Управление по относительной влажности дешевле и достаточно для большинства комфортных и складских применений (точность ±3% RH). Управление по точке росы необходимо, когда температура воздуха значительно меняется или требуется высокая точность при влажности ниже 10% RH.
Почему датчик не следует размещать возле выпуска осушителя?
Воздух на выходе осушителя — самый сухой в системе и не отражает реальные условия в защищаемой зоне. Датчик должен измерять влажность там, где важен конечный результат, а не возле самого оборудования.
Когда достаточно простого on-off управления?
On-off управление осушителем подходит для складов длительного хранения со стабильной нагрузкой, для помещений с допустимым широким диапазоном влажности (40–60% RH), а также когда годовые энергозатраты низки по сравнению со стоимостью системы модуляции.
Как модуляция энергии регенерации снижает эксплуатационные расходы?
Система снижает мощность нагревателя, когда влажностная нагрузка меньше расчетной. Экономия составляет 25–50% годовых энергозатрат, а окупаемость модулирующего контроллера обычно менее года.
Что такое reactivation load following control?
Это первый уровень модуляции мощности осушителя, когда температурный контроллер на выходе регенерации автоматически снижает мощность нагревателя при росте температуры свыше 49°C. Это самый простой и самый эффективный способ экономии энергии.
Как интегрировать осушитель в общую систему автоматизации здания?
Через интерфейс Modbus RS485 осушитель подключается к BMS, передает данные о влажности, температуре и состоянии оборудования, принимает команды на изменение уставок и режимов работы, что позволяет централизованно управлять всем инженерным оборудованием.
Выводы
Выбор системы контроля и автоматизации для осушителей воздуха определяется конкретными требованиями к точности поддержания влажности и экономической целесообразностью. Для большинства применений в Казахстане с допуском ±5–10% RH достаточно базового гигростата с модуляцией энергии регенерации.
Прецизионные производства, особенно в электронной и фармацевтической отраслях, требуют контроля по точке росы и полной модуляции мощности оборудования. При этом правильное размещение датчика зачастую важнее его технических характеристик: самый точный прибор в неправильном месте даст худший результат, чем простой гигростат, установленный непосредственно рядом с объектом защиты.
Интеграция с BMS через интерфейс Modbus RS485 обеспечивает оперативный контроль и документирование параметров для валидации технологических процессов, что особенно важно для промышленных объектов с высокими требованиями к качеству и соответствию нормам.
